產品特點

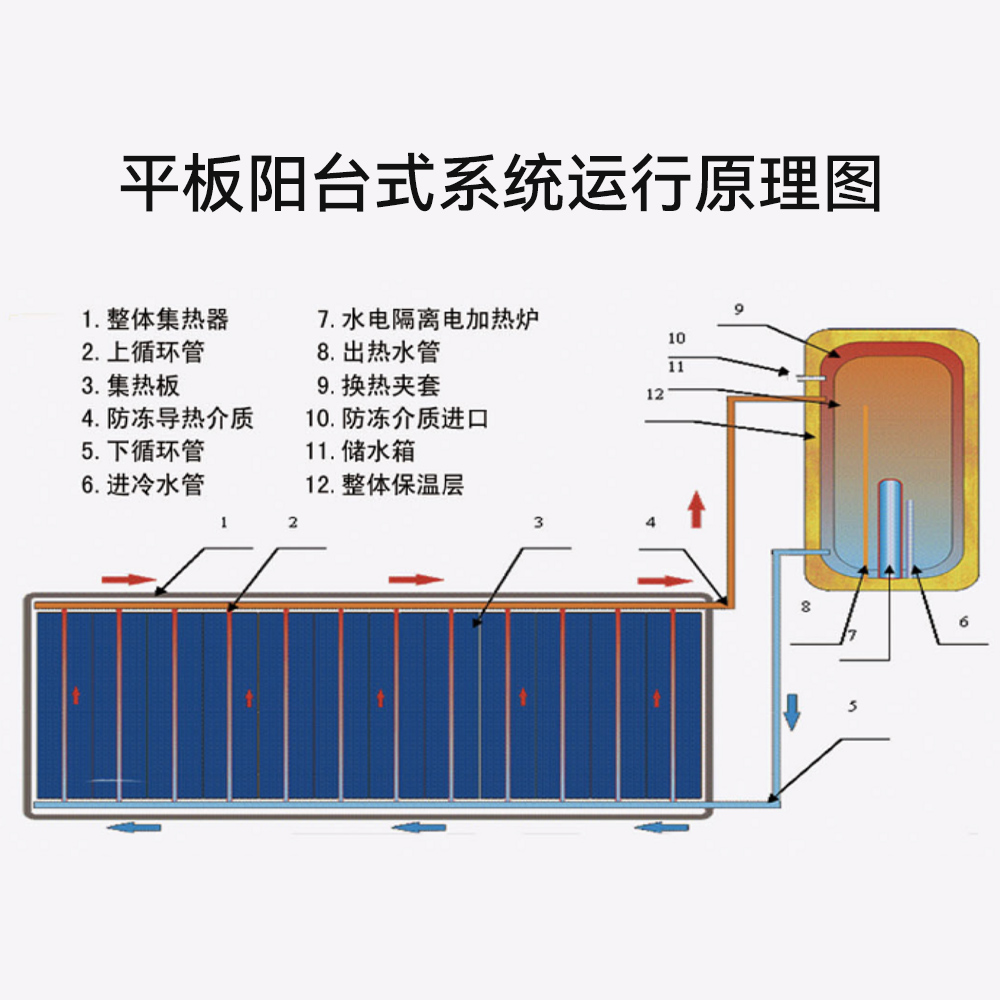

1.間接換熱，自然循環；
2.采用平板集熱器，循環流暢效率高；
3.夾套換熱結構糖瓷水箱，內膽承壓運行，采用整體發泡，保溫效果好，鎂棒防腐，壽命更長；
4.集熱系統與敗熱水箱分離，不受樓層限制，集熱器安裝在室外，水箱安裝在室內，不破壞房屋結構；
5.室外安裝時不影響建筑的整體效果，真正實現與建筑一體化的完美結合，運行可靠、使用壽命長。

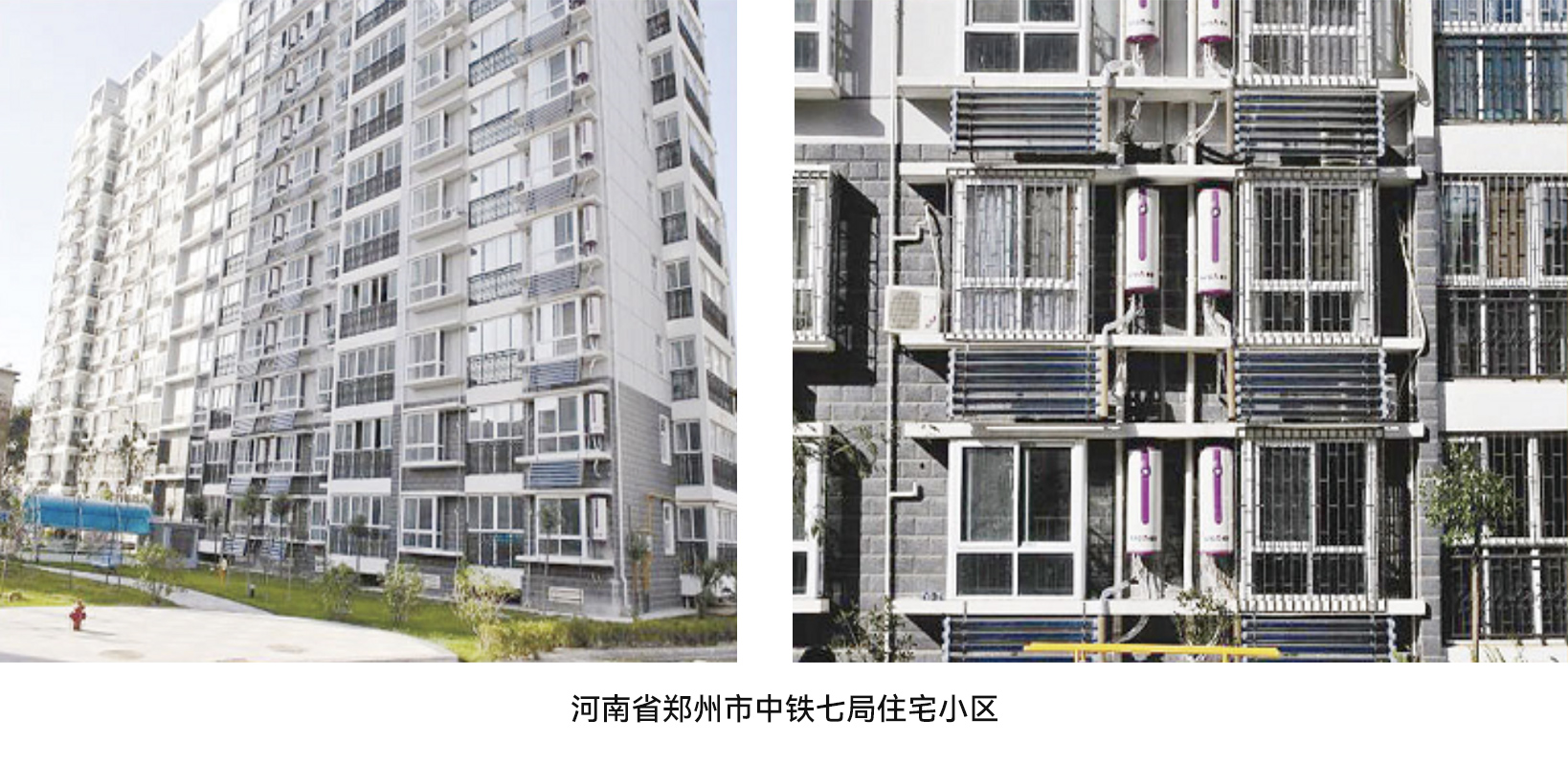

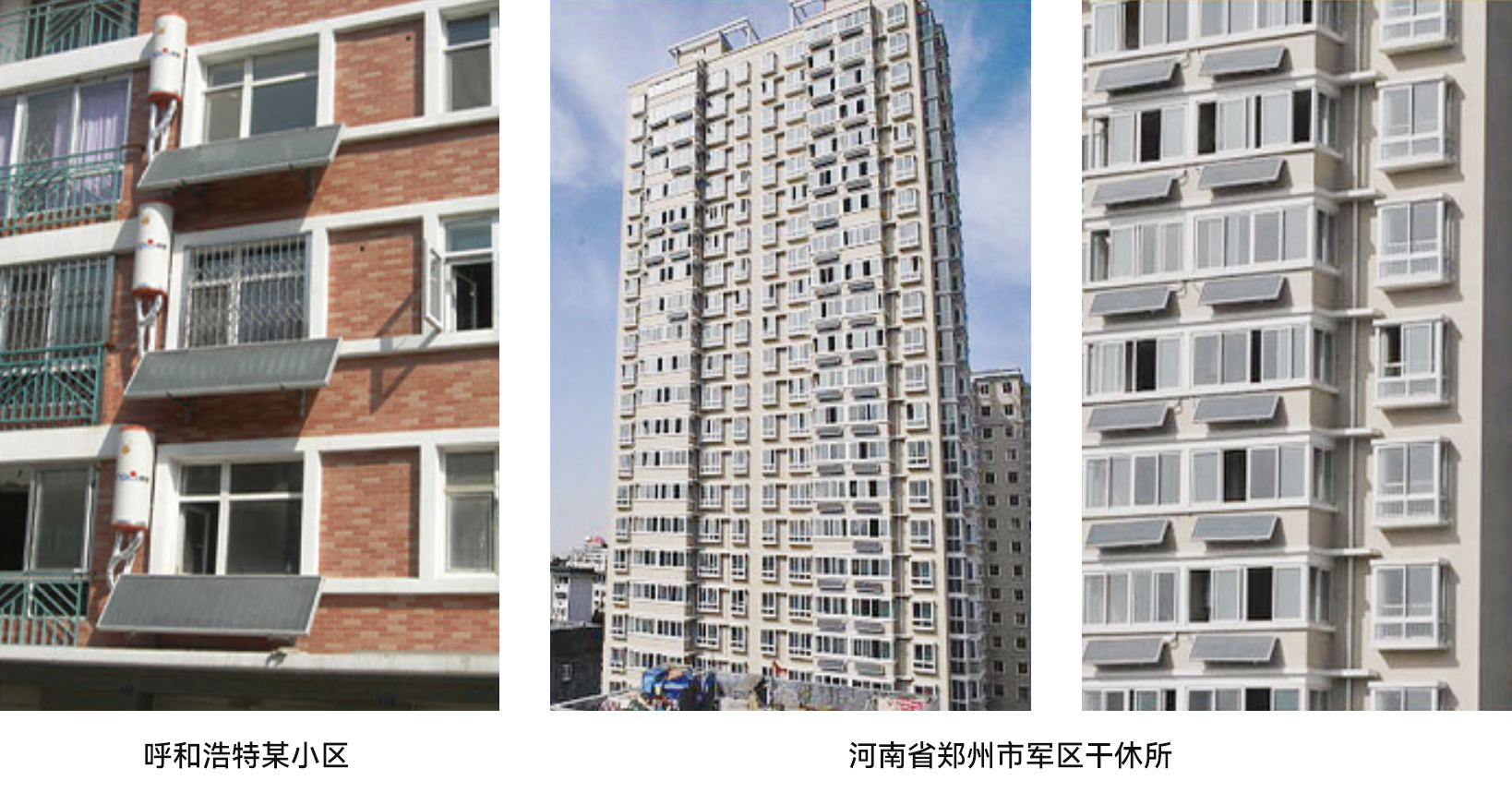

陽臺式太陽能熱水器產品工程圖片
產品參數表
| 產品型號 | P-J-F-2-80/1.86/0.7 | P-J-F-2-100/1.86/0.7 |
| 執行標準 | GB/T 19141-2011，GB26969-2011 | |
| 能效等級 | 1級 | 1級 |
| 水箱容積/重量 | 80L/51Kg | 100L/58Kg |
| 外形尺寸 | Φ470×960、Φ480×1020 | Φ470×1150、Φ480×1220 |
| 內膽材質/厚度 | 搪瓷專用鋼板1.8mm | |
| 內膽額定壓力 | 0.7MPa | |
| 蒙皮材質/厚度 | PCM彩鋼板，0.4mm | |
| 保溫材料類型/密度 | 聚氨醋30-33Kg/㎡ | |
| 保溫厚度 | 50mm | |
| 換熱結構 | 夾套 | |
| 換熱接口規格 | Dg13 | |
| 進出水口規格 | G1/2 | |
| 電輔助加熱類型/功率 | 水電隔離，電加熱管/1.5kw，2.0kw | |
| 儀表類型 | 機械式、數碼式、線控式 | |
平板集熱器
| 型號 | P-G/0.6/T/L/HM-1.86-1 | |
| 外形尺寸 | 2500×800×80 | 2500×800×80 |
| 采光面積㎡ | 1.86 | 1.86 |
| 吸熱體類型 | 整板式 | |
| 涂層類型 | 黑膜 0.3mm | |
| 保溫材料類型 | 邊框保溫: 黑色聚氨醋厚度20mm 底部保溫: 巖棉、玻璃棉厚度30mm | |
| 玻璃蓋板類型 | 超白布紋鋼化玻璃 | |
| 玻璃蓋板厚度 | 3.2mm | |
| 集管規格 | Φ19×0.5mm | |
| 接頭規格 | Dg13 | |
| 邊框結構/顏色 | 壓合式/黑色、黑灰色 | |
| 支架材質/角度 | 鋼板沖壓，表面噴塑 /32° | |
熱管真空管太陽能集熱器性能參數表
| 型號 | SPPRY-2/90-Ⅰ | SPPRY-2/90-Ⅱ | SPPRY-2/90-Ⅲ | SPPRY-2/90-Ⅳ | SPURY-90 |
| 水箱容積(L) | (立式)90 | (立式)90 | (立式)90 | (臥式)90 | (立式)90 |
| 水箱尺寸 | Φ470 × 1180 | Φ470 × 1180 | Φ480 × 1020 | Φ480 × 1020 | Φ450 × 1320 |

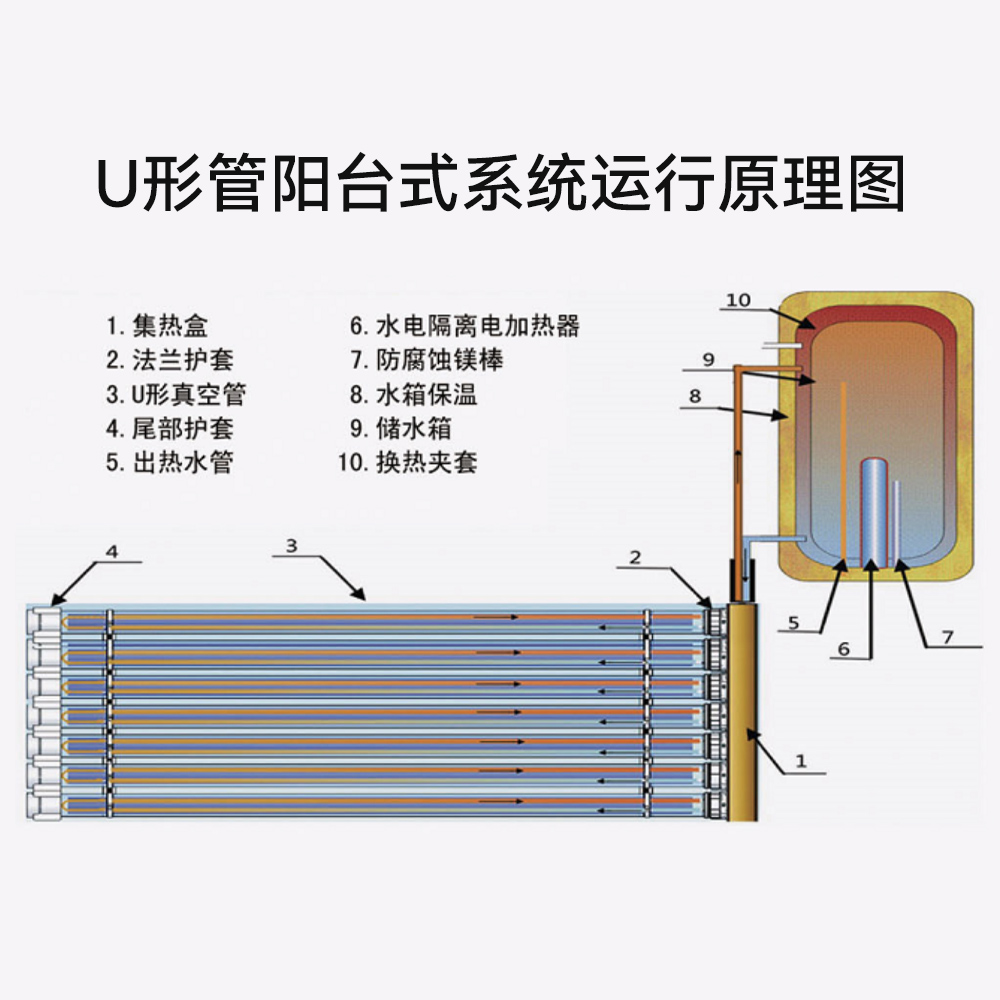

| 集熱管規格 | 平板集熱器 | 平板集熱器 | 平板集熱器 | 平板集熱器 | 6支U形管集熱器 |
| 外形尺寸 (長 × 寬 × 高)mm | 2600 × 760 × 190 | 3200 × 620 × 190 | 2600 × 760 × 190 | 3200 × 620 × 190 | 2170 × 815 × 145 |
| 地角尺寸 (L × W)mm | 1600 × 320 | 1900 × 240 | 1600 × 320 | 1900 × 240 | 1600 × 400 |
| 整機重量 | 41kg | 41kg | 41kg | 41kg | 41kg |
